Как установить систему в стойку Dell PowerEdge R760?

Как установить систему в стойку Dell PowerEdge R760? Есть два варианта: Drop-in и Stab-in, вот подробности.

Конструкция Drop-in означает, что система устанавливается вертикально в направляющие, вставляя стойки по бокам системы в J-образные пазы во внутренних элементах направляющих, при этом направляющие находятся в полностью выдвинутом положении. Рекомендуемый метод установки — сначала вставить задние стойки на системе в задние J-образные пазы на направляющих, чтобы освободить руку, а затем повернуть систему вниз в оставшиеся J-образные пазы, используя свободную руку для удерживания направляющей напротив боковой стороны системы.

Конструкция со врезкой означает, что внутренние (шасси) направляющие элементы сначала должны быть прикреплены к боковым сторонам системы, а затем вставлены во внешние (шкафные) элементы, установленные в стойке.

Установка системы в стойку (вариант A: Drop-In)

1. Вытяните внутренние направляющие из стойки до тех пор, пока они не зафиксируются на месте.

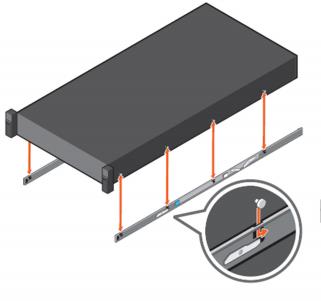

2. Найдите задние стойки рельса с каждой стороны системы и опустите их в задние J-образные пазы на направляющих узлах.
3. Поверните систему вниз, пока все стойки рельса не встанут в J-образные пазы.

4. Вставьте систему внутрь, пока рычаги фиксаторов не защелкнутся на месте.

5. Потяните синие боковые защелки фиксаторов вперед или назад на обеих направляющих и задвиньте систему в стойку, пока она не окажется в стойке.

Установка системы в стойку (вариант B: Stab-In)

1. Вытяните промежуточные направляющие из стойки, пока они не зафиксируются на месте.

2. Освободите фиксатор внутренней направляющей, потянув вперед белые фиксаторы и выдвинув внутреннюю направляющую из промежуточных направляющих.

Этикетка рельсового компонента

3. Прикрепите внутренние направляющие к боковым сторонам системы, совместив J-образные пазы на направляющей с выступами на системе и сдвинув их вперед по системе до тех пор, пока они не зафиксируются на месте.

4. Выдвинув промежуточные направляющие, установите систему в удлиненные направляющие.

5. Потяните синие защелки фиксатора вперед или назад на обеих направляющих и задвиньте систему в стойку.
