Вид спереди на систему Dell EMC PowerEdge R760
Мы предоставим вам вид спереди приводной системы Dell EMC PowerEdge R760 в разных дюймах, кроме того, мы детализируем порты, панели и разъемы в виде таблицы. Прочитав эту статью, вы получите полное представление о Dell EMC PowerEdge R760.
Рис. 1. Вид спереди на систему дисков 24 x 2,5 дюйма
Рис. 2. Вид спереди на систему дисков 16 x 2,5 дюйма

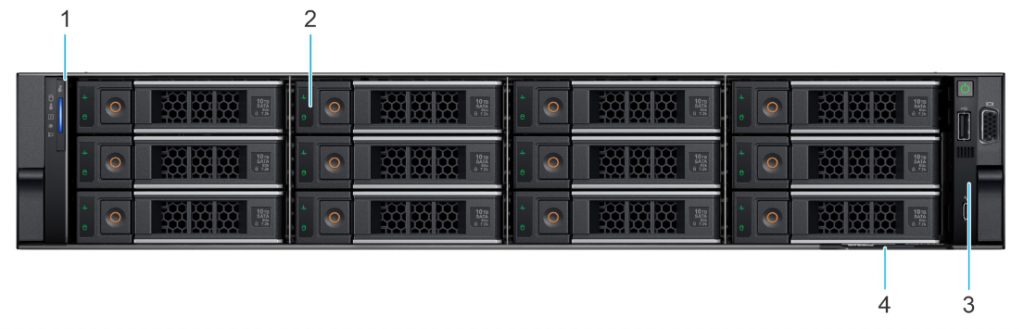

Рис. 4. Вид спереди на систему накопителей размером 12 x 3,5 дюйма
Таблица. Функции, доступные на передней панели системы
|
ЭЛЕМЕНТ |
ПОРТЫ, ПАНЕЛИ И СЛОТЫ |
ИКОНА |
ОПИСАНИЕ |
| 1 |
Левая панель управления
|
N/A |
Содержит информацию о состоянии системы, идентификатор системы и светодиодный индикатор состояния. |
| 2 |
Водить машину
|
N/A |
Позволяет устанавливать диски, которые поддерживаются вашей системой. |
| 3 |
Правая панель управления
|
N/A |
Содержит кнопку питания, порт VGA, порт USB, порт iDRAC Direct (Micro-AB USB) и индикатор состояния iDRAC Direct. |
| 4 |
Бирка экспресс-обслуживания
|
N/A |
Метка экспресс-обслуживания представляет собой выдвижную панель с метками, содержащую такую системную информацию, как метка обслуживания, сетевой адаптер, MAC-адрес и т. д. Если вы выбрали безопасный доступ к iDRAC по умолчанию, тег «Информация» также будет содержать безопасный пароль iDRAC по умолчанию. |
