Вид спереди на систему Dell EMC PowerEdge R750

2024-08-07

Мы предоставим вам вид спереди приводной системы Dell EMC PowerEdge R750 в разных дюймах, кроме того, мы детализируем порты, панели и разъемы в виде таблицы. Прочитав эту статью, вы получите полное представление о Dell EMC PowerEdge R750.

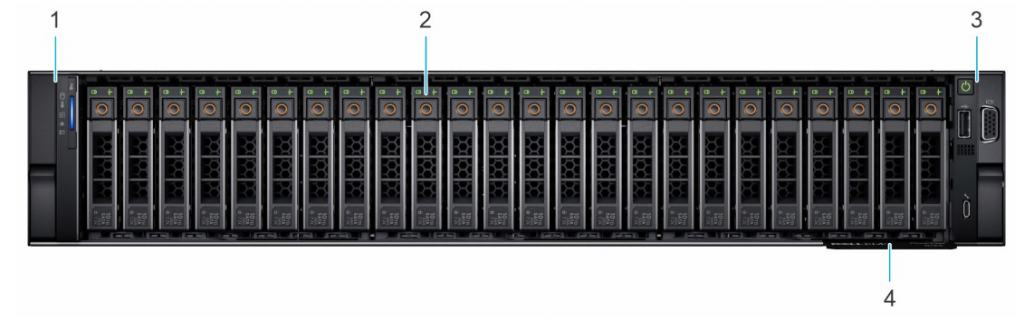

Рис. 1. Вид спереди на систему дисков 24 x 2,5 дюйма

Figure 1. Front view of the 24 x 2.5-inch drive system

Рис. 2. Вид спереди на систему приводов размером 16 x 2,5 дюйма

Figure 2. Front view of the 16 x 2.5-inch drive system

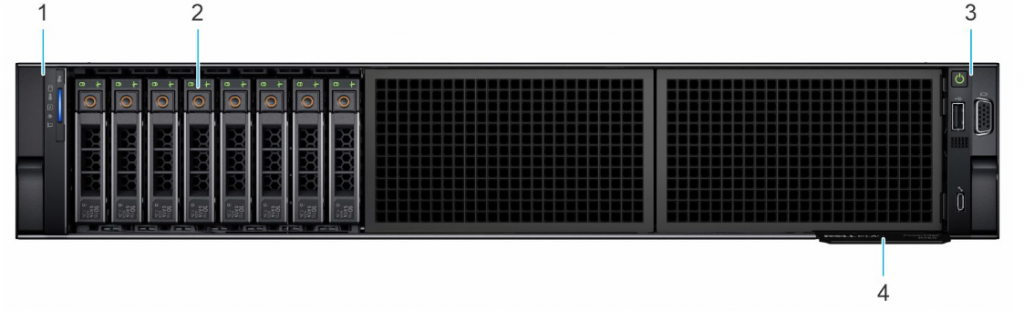

Рисунок 3. Вид спереди на систему приводов 8 x 2,5 дюйма

Figure 3. Front view of the 8 x 2.5-inch drive system

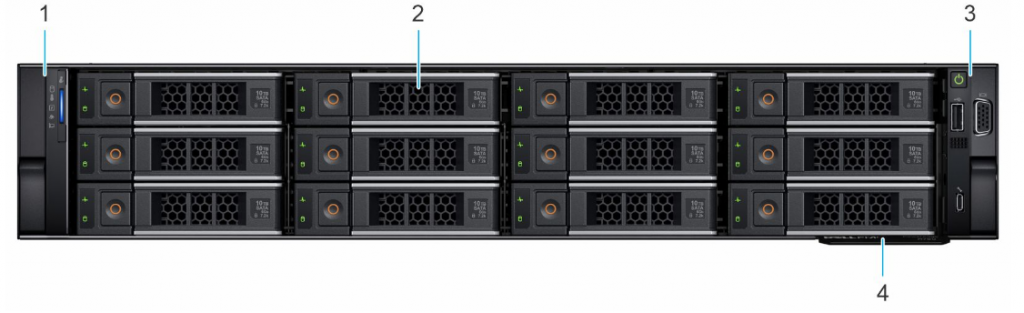

Рисунок 4. Вид спереди на систему приводов 12 x 3,5 дюйма

Figure 4. Front view of the 12 x 3.5-inch drive system

Таблица 1. Функции, доступные на передней панели системы

ЭЛЕМЕНТ	ПОРТЫ, ПАНЕЛИ И СЛОТЫ	ИКОНА	ОПИСАНИЕ
1	Левая панель управления	N/A	Содержит состояние системы, идентификатор системы, светодиод состояния и индикатор iDRAC Quick Sync 2 (беспроводной). Светодиод состояния: позволяет идентифицировать любые неисправные компоненты оборудования. Имеется до пяти светодиодов состояния и общая панель светодиодов состояния системы (состояние корпуса и идентификатор системы). Для получения дополнительной информации см. раздел Индикаторы светодиодов состояния. Quick Sync 2 (беспроводной): указывает на систему с включенной функцией Quick Sync. Функция Quick Sync является дополнительной. Эта функция позволяет управлять системой с помощью мобильных устройств, называемых функцией OpenManage Mobile (OMM). Использование iDRAC Quick Sync 2 с OpenManage Mobile (OMM) объединяет инвентаризацию оборудования или прошивки, а также различную диагностическую информацию и информацию об ошибках на уровне системы, которые можно использовать при устранении неполадок в системе.
2	Водить машину	N/A	Позволяет устанавливать диски, поддерживаемые вашей системой.
3	Правая панель управления	N/A	Содержит кнопку питания, порт USB, микропорт iDRAC Direct и светодиодный индикатор состояния iDRAC Direct.
4	Информационный тег	N/A	Тег информации представляет собой выдвижную панель с этикетками, которая содержит системную информацию, такую как метка обслуживания, сетевая карта, MAC-адрес и т. д. Если вы выбрали безопасный доступ по умолчанию к iDRAC, то тег информации также будет содержать безопасный пароль iDRAC по умолчанию.
