Вид сзади на систему Dell EMC PowerEdge T350
Чтобы улучшить понимание клиентами Dell EMC PowerEdge T350, мы опубликовали серию статей. В этой статье мы представим вам вид сзади системы Dell EMC PowerEdge T350 в виде таблиц.

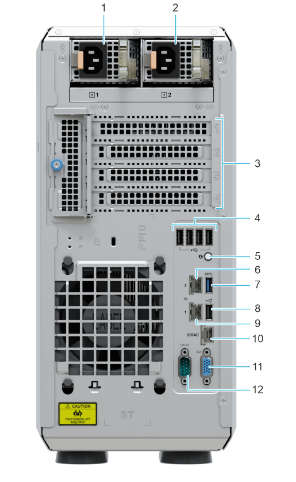

Рис. 1. Вид сзади на систему с резервным блоком питания
|
ЭЛЕМЕНТ |
ПОРТЫ, ПАНЕЛИ ИЛИ СЛОТЫ |
ИКОНА |
ОПИСАНИЕ |
| 1 |
Блок питания (БП 1) |
 |
PSU1 является основным блоком питания системы. Дополнительную информацию о конфигурациях блоков питания см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
| 2 |
Блок питания (БП 2) |
 |
Это дополнительный или резервный блок питания. Дополнительные сведения о конфигурациях блоков питания см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
| 3 |
Слоты для карт расширения PCIe (4) |
N/A |
Позволяет подключать карты расширения PCI Express. |
| 4 |
Порт USB 2.0 (4) |
 |
Порты USB 4-контактные, совместимые с версией 2.0. Эти порты позволяют подключать к системе USB-устройства. |
| 5 |
Кнопка идентификации системы |
 |
Нажмите кнопку идентификации системы: Чтобы найти конкретную систему в стойке. Включение или выключение системного идентификатора. Чтобы сбросить настройки iDRAC, нажмите и удерживайте кнопку в течение 16 секунд. |
| 6 |
Порт сетевой карты (1) |
 |
Порты сетевой карты встроены в карту LOM, подключенную к системной плате. |
| 7 |
Порт USB 3.0 (1) |
 |
Порты USB 9-контактные, совместимые со стандартом 3.0. Эти порты позволяют подключать к системе USB-устройства. |
| 8 |
Порт USB 2.0 (1) |
 |
Порты USB 4-контактные, совместимые с версией 2.0. Эти порты позволяют подключать к системе USB-устройства. |
| 9 |
Порт сетевой карты (2) |
|
Порты сетевой карты встроены в карту LOM, подключенную к системной плате. |
|
10 |
сетевой порт iDRAC |
 |
Позволяет получить удаленный доступ к iDRAC. |
| 11 |
VGA-порт |
 |
Позволяет подключить устройство отображения к системе. Дополнительную информацию о порте VGA см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
| 12 |
Последовательный порт |
 |
Enables you to connect a serial device to the system. For more information about the Serial port, see the Dell EMCPowerEdgeT350 Technical Specifications on product documentation page. |
Рис. 2. Вид сзади на систему с кабельным блоком питания
|
ЭЛЕМЕНТ |
ПОРТЫ, ПАНЕЛИ ИЛИ СЛОТЫ |
ИКОНА |
ОПИСАНИЕ |
| 1 | Кабельный блок питания | |
Позволяет подключаться к источнику питания переменного тока. Дополнительные сведения о конфигурациях блоков питания см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
| 2 |
Слоты для карт расширения PCIe (4) |
N/A |
Позволяет подключать карты расширения PCI Express. |
| 3 |
Порт USB 2.0 (4) |
|
Порты USB 4-контактные, совместимые с версией 2.0. Эти порты позволяют подключать к системе USB-устройства. |
| 4 |
Кнопка идентификации системы |
|
Нажмите кнопку идентификации системы: Чтобы найти конкретную систему в стойке. Включение или выключение системного идентификатора. Чтобы сбросить настройки iDRAC, нажмите и удерживайте кнопку в течение 16 секунд. |
| 5 |
Порт сетевой карты (1) |
|
Порты сетевой карты встроены в карту LOM, подключенную к системной плате. |
| 6 |
Порт USB 3.0 (1) |
|
Порты USB 9-контактные, совместимые со стандартом 3.0. Эти порты позволяют подключать к системе USB-устройства. |
| 7 |
Порт USB 2.0 (1) |
|
Порты USB 4-контактные, совместимые с версией 2.0. Эти порты позволяют подключать к системе USB-устройства. |
| 8 |
Порт сетевой карты (2) |
|
Порты сетевой карты встроены в карту LOM, подключенную к системной плате. |
| 9 |
сетевой порт iDRAC |
|
Позволяет получить удаленный доступ к iDRAC. |
| 10 |
VGA-порт |
|
Позволяет подключить устройство отображения к системе. Дополнительную информацию о порте VGA см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
| 11 |
Последовательный порт |
|
Позволяет подключить последовательное устройство к системе. Дополнительную информацию о последовательном порте см. в технических характеристиках Dell EMCPowerEdgeT350 на странице документации продукта. |
